Seria MakroPro 100

Bramy Makro Pro 100 oraz Makro Pro Alu 100 to wyjątkowa seria zapewniająca Klientom komfort obsługi oraz długi okres użytkowania bramy w ilości 100 000 cykli.

Bramy zostały wyposażone w specjalny trójfazowy siłownik kompaktowy zintegrowany z bramą oraz nowoczesny układ napędowy, który zastąpił tradycyjne sprężyny.

Seria MakroPro 100

Seria MakroPro 100

Bramy Makro Pro 100 oraz Makro Pro Alu 100 to wyjątkowa seria zapewniająca Klientom komfort obsługi oraz długi okres użytkowania bramy w ilości 100 000 cykli.

Bramy zostały wyposażone w specjalny trójfazowy siłownik kompaktowy zintegrowany z bramą oraz nowoczesny układ napędowy, który zastąpił tradycyjne sprężyny.

MAKRO PRO 100

  • Panel stalowy z pianką poliuretanową 40 [mm]
  • Gwarantowana liczba cykli 100 000
  • Współczynnik przenikania ciepła dla panela U=0,48 [W/m2xK]
  • Wodoszczelność klasa 2
  • Odporność na obciążenie wiatrem klasa 3
  • Przepuszczalność powietrza klasa 4
  • Izolacyjność akustyczna Rw=23/24 [dB] bez drzwi przejściowych / z drzwiami przejściowymi
  • Zabezpieczenia: w przypadku pęknięcia linki (2 szt.)
  • Napęd elektryczny GFA seria SI

SYSTEMY PROWADZEŃ MAKRO PRO 100

Dzięki szerokiej ofercie typów prowadzeń bramy przemysłowe WIŚNIOWSKI można dopasować do każdego rodzaju hali. Odpowiednio dobrany typ prowadzenia pozwala na wykorzystanie wszystkich zalec bramy, która znajduje zastosowanie w obiektach nowo powstałych, jak również przeznaczonych do modernizacji.

PROWADZENIE STADARDOWE STL
  • Prowadzenie przeznaczone do obiektów z typowym nadprożem N MIN  = 520, 600 lub 750[mm]
  • Do obiektów, w których można zastosować poziome prowadnice podsufitowe.
PROWADZENIE STADARDOWE HL
  • Prowadzenie przeznaczone do obiektów z wysokim nadprożem N> MIN 600[mm] i N> MIN 750[mm]
  • Stosowane najczęściej w obiektach o konstrukcji halowej.
PROWADZENIE STADARDOWE VL
  • Prowadzenie przeznaczone do obiektów z  bardzo wysokim nadprożem
  • N MIN= = H0    +800[mm]
  • Do obiektów, w których można zastosować poziome prowadnice podsufitowe.
  • Stosowane najczęściej w obiektach o konstrukcji halowej, przede wszystkim w obiektach, gdzie nie ma możliwości zainstalowania poziomych lub skośnych prowadnic podsufitowych, które ingerowałyby w ciąg instalacji czy pracę suwnic.
PROWADZENIE STADARDOWE  POD KĄTEM STLK
oraz HLK
  • Prowadzenie przeznaczone do obiektów ze skośnym stropem. Prowadnice przebiegają bezpośrednio pod dachem, dzięki czemu powierzchnia wewnątrz może być maksymalnie wykorzystana.
  • Dostępne w wersji dla niskiego i wysokiego nadrpoża
  •  N MIN  = 520 [mm] dla kątów 3-15 stopni
  •  N MIN  = 600 [mm] dla kątów 16-35 stopni

WYPOSAŻENIE DODATKOWE

Bramy z serii MakroPro 100 można dodatkowo wyposażyć w drzwi przejściowe z niskim progiem, okienka, panele przeszklone, kratki wentylacyjne czy klapę odciągu spalin niezbędną w przypadku serwisów samochodowych. Zastosowanie nowoczesnych rozwiązań technologicznych, takich jak: zdalne sterowanie bramą za pomocą pilota, zamek szyfrowy czy coraz popularniejszy czytnik kart magnetycznych, ułatwiają korzystanie z bramy, a także podnoszą prestiż całego obiekt.




Drzwi przejściowe

Standardowo drzwi posiadają próg o wyskości 100 [mm] (w tym uszczelka 40 [mm]). Opcjonalnie próg niski o wysokości 30 [mm] wraz z uszczelką. Dostępny w bramach o SxH<=5500x6000 [mm]


Niski próg w drzwiach przejściowych

Niski próg wykonywany z profilu aluminiowego o wysokości 30 mm, minimalizuje przeszkody w ciągu komunikacyjnym. Dostępny w bramach o SxH<=4500x6000 [mm]

Wzory przetłoczeń



PRZETŁOCZENIE V.jpeg

Przetłoczenie V

PANEL NISKI.jpeg

Przetłoczenie niskie

BRAMA Z PANELEM WENTYLOWANYM ( BLACHA PERFOROWANA).jpg

Przetłoczenie wysokie

PANEL GŁADKI.jpeg

Przetłoczenie gładkie

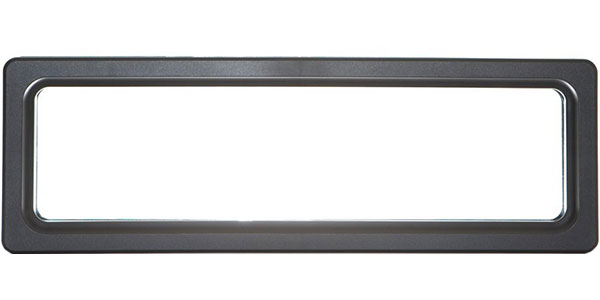

OKIENKA




TYP B-3 OWALNY

Wykonany z podwójnej przezroczystej szyby akrylowej, powierzchnia ramki jest gładka. Zewnętrzna i wewnętrzna ramka w kolorze czarnym. Ramka zew/wew ABS. Zewnętrzny wymiar ramki 667x347 [mm]. Przepuszczalność światła 86%.


TYP A-3

 Wykonany z podwójnej przezroczystej szyby akrylowej, powierzchnia ramki jest gładka. Zewnętrzna i wewnętrzna ramka w kolorze czarnym. Ramka zew/wew ABS. Zewnętrzny wymiar ramki 643x337 [mm]. Przepuszczalność światła 86%.


TYP B-1

Wykonany z podwójnej przezroczystej szyby akrylowej. Zewnętrzna i wewnętrzna ramka w kolorze czarnym. Ramka zew/wew PCV. Zewnętrzny wymiar ramki 610x200 [mm]. Przepuszczalność światła 86%.

TYP A-1

Wykonany z podwójnej przezroczystej szyby akrylowej, powierzchnia ramki jest chropowata. Zewnętrzna ramka dostępna  w kolorach RAL 7016, RAL 8003, RAL 8011, RAL 8014, NRAL 8016, RAL 9005, RAL 9016. Wewnętrzna ramka zawsze w kolorze białym. Ramka zew/wew PCV. Zewnętrzny wymiar ramki 600x270 [mm]. Przepuszczalność światła 86%.



TYPY PRZESZKLEŃ W PANELACH

PANELE PRZESZKLONE.jpeg

PANELE PRZESZKLONE ZE SZPROSEM

W bramie MakroPro 100 można zastosować maksymalnie 50% przeszklenia panelem aluminiowym ze szprosami w stosunku do całkowitej liczby paneli. Panel malowany jest obustronnie w kolorze zewnętrznym bramy.

PANEL PRZESZKLONY VISUAL.jpeg

PANELE PRZESZKLONE Z SZYBĄ AKRYLOWĄ

Panel aluminiowy z szybą akrylową VISUAL. Panel malowany jest obustronnie w kolorze zewnętrznym bramy



WENTYLACJA

PANEL WENTYLOWANY.jpeg

Panel wentylowany

Panel aluminiowy wypełniony pojedynczą, stalową, ocynkowaną siatką cięto-ciągnioną lub podwójną, stalową, ocynkowaną blachą perforowaną. Panel jest malowany obustronnie w kolorze zewnętrznym bramy. Przepływ powietrza w panelu z siatką cięto-ciągnioną wynosi 7504 [m2/h] dla 1 [m2] powierzchni siatki wg PN-EN 12427 ( -70% powierzchni panela). Przepływ powietrza w panelu z podwójną blachą perforowaną wynosi 3051 [m2/h] dla 1 [m2] powierzchni blachy perforowanej wg PN-EN 12427 ( -70% powierzchni panela).

KRATKA WENTYLACYJNA K1.jpeg

Kratka wentylacyjna K-1

Wymiar 426 x 89 [mm] (w świetle). Przepływ powietrza dla kratki „K-1” wynosi 464 [m2/h] wg PN-EN 12427. Rzeczywista powierzchnia wentylacyjna – 0,02 [m2].

KRATKA WENTYLACYJNA K2.jpeg

Kratka wentylacyjna K-2

Wymiar 525 x 195 [mm] (w świetle). Przepływ powietrza dla kratki „K-2” wynosi: 746 [m2/h] wg PN-EN 12427. Rzeczywista powierzchnia wentylacyjne – 0,05 [m2].

Kratka wentylacyjna K-3

Wymiar 308 x 103 [mm] (w świetle). Kratka z podwójną moskitierą oraz z możliwością regulacji przepływu natężenia powietrza. Przepływ powietrza wynosi: 159 [m2/h]. w pozycji otwartej wg PN-EN 12427. Rzeczywista powierzchnia wentylacyjna – 0,015 [m2].

KOLORYSTYKA PANELI

Panele bramy powlekane są farbami poliestrowymi wysokiej jakości. Stanowi to optymalna ochronę przed wpływem czynników atmosferycznych oraz zapewnia długoletnie użytkowanie bramy. Dzięki szerokiej gamie kolorów bramy przemysłowe WIŚNIOWSKI można z powiedzeniem dostosować do elewacji budynku.

Kolory specjalne

PRZYKŁADOWE WYKONANIA BRAM SERII MAKRO PRO 2.0

BRAMA Z PRZESZKLENIEM VISUAL.jpg

Brama z przeszklieniem visual

BRAMA Z PANELEM WENTYLOWANYM ( SIATKA CIĘTO-CIĄGNIONA).jpg

Brama z panelem wentylowanym (siatka cięto-ciągniona)

BRAMA Z PANELEM WENTYLOWANYM ( BLACHA PERFOROWANA).jpg

Brama z panelem wentylowanym (blacha perforowana)

BRAMA Z PANELEM PRZESZKOLNYM ZE SZPROSAMI

Brama z panelem przeszklonym ze szprosami

BRAMA Z PANELEM PRZESZKOLNYM ZE SZPROSAMI ( Dwa panele)

Brama z panelem przeszklonym ze szprosami (dwa panele)

BRAMA Z OKIENKAMI B-2

Brama z okinkami B-2

BRAMA Z OKIENKAMI B-2 ( Dwa panele)

Brama z okienkami B-2 (dwa panele)

BRAMA Z OKIENKAMI A-1

Brama z okienkami A-1

BRAMA Z OKIENKAMI A-1 ( Dwa panele)

Brama z okienkami A-1 (Dwa panele)

BRAMA Z KRATKAMI WENTYLACYJNYMI K-1

Brama z kartkami wentylacyjnymi K-1

BRAMA Z DRZWIAMI PRZEJŚCIOWYMI (CENTRALNE USYTUOWANIE)I OKIENKAMI TYPU K-2

Brama z drzwiami przejściowymi (centralne usytuowanie) i okienkami typu K-2

BRAMA Z DRZWIAMI PRZEJŚCIOWYMI (CENTRALNE USYTUOWANIE)

Brama z drzwiami przejściowymi (centralne usytuowanie)

BRAMA Z DRZWIAMI PRZEJŚCIOWYMI (CENTRALNE USYTUOWANIE) I KRATKAMI TYPU K-1

Brama z drzwiami przejściowymi (centralne usytuowanie) i kratkami typu K-1

BRAMA Z DRZWIAMI PRZEJŚCIOWYMI (BOCZNE USYTUOWANIE)

Brama z drzwiami przejściowymi (boczne usytuowanie)

SERIA MAKRO PRO ALU 100

MAKRO PRO ALU 100.png

  • Panel aluminiowy 40 [mm] wypełniony pojedynczą lub podwójną przeźroczystą szybą akrylową
  • Opcjonalnie przeszklenia wypełnione szybą bezpieczną (ESG), mleczną (SATYNA), mrożoną (SAN-R), brązowo-szarą (GREY), blacha-styropian-blacha lub panelami wentylowanymi (siatka cięto-ciągniona lub blacha perforowana)
  • Dolny panel stalowy wypełniony bezfreonową pianką poliuretanową
  • Gwarantowana liczba cykli 100 000
  • Wodoszczelność klasa 2
  • Odporność na obciążenie wiatrem klasa 3
  • Odporność na obciążenie wiatrem klasa 4 (dla bram ze wzmocnieniami)
  • Przepuszczalność powietrza klasa 4
  • Izolacyjność akustyczna Rw=23/25 [dB] bez drzwi przejściowych / z drzwiami przejściowymi
  • Zabezpieczenia: w przypadku pęknięcia linki (2 szt.)
  • Napęd elektryczny GFA SI

KONSTRUKCJA PANELA

Solina i wytrzymała konstrukcja to pewność, że brama sprosta nawet najbardziej ekstremalnym wymaganiom i warunkom pracy. Specjalne rozwiązania takie jak np. oryginalny panel ze zintegrowanym systemem „OMEGA” oraz aluminiowe listwy przyszybowe dodatkowo zwiększają wytrzymałość konstrukcji. W górnej części montowana jest uszczelka listwowa. Panele malowane są obustronnie w jednakowym kolorze.

RODZAJE PANELI
  • Panel aluminiowy z pojedynczą szybą
  • Panel aluminiowy z podwójną szybą
  • Panel aluminiowy z podwójną szybą i wzmocnieniem Omega

SYSTEMY PROWADZEŃ MAKRO PRO 100 ALU

Dzięki szerokiej ofercie typów prowadzeń bramy przemysłowe WIŚNIOWSKI można dopasować do każdego rodzaju hali. Odpowiednio dobrany typ prowadzenia pozwala na wykorzystanie wszystkich zalec bramy, która znajduje zastosowanie w obiektach nowo powstałych, jak również przeznaczonych do modernizacji.

PROWADZENIE STADARDOWE STL
  • Prowadzenie przeznaczone do obiektów z typowym nadprożem N MIN  = 520, 600 lub 750[mm]
  • Do obiektów, w których można zastosować poziome prowadnice podsufitowe.
PROWADZENIE STADARDOWE HL
  • Prowadzenie przeznaczone do obiektów z wysokim nadprożem N> MIN 600[mm] i N> MIN 750[mm]
  • Stosowane najczęściej w obiektach o konstrukcji halowej.
PROWADZENIE STADARDOWE VL
  • Prowadzenie przeznaczone do obiektów z  bardzo wysokim nadprożem
  • N MIN= = H0    +800[mm]
  • Do obiektów, w których można zastosować poziome prowadnice podsufitowe.
  • Stosowane najczęściej w obiektach o konstrukcji halowej, przede wszystkim w obiektach, gdzie nie ma możliwości zainstalowania poziomych lub skośnych prowadnic podsufitowych, które ingerowałyby w ciąg instalacji czy pracę suwnic.
PROWADZENIE STADARDOWE  POD KĄTEM STLK oraz HLK
  • Prowadzenie przeznaczone do obiektów ze skośnym stropem. Prowadnice przebiegają bezpośrednio pod dachem, dzięki czemu powierzchnia wewnątrz może być maksymalnie wykorzystana.
  • Dostępne w wersji dla niskiego i wysokiego nadrpoża
  •  N MIN  = 520 [mm] dla kątów 3-15 stopni
  •  N MIN  = 600 [mm] dla kątów 16-35 stopni



BOGATE WYPOSAŻENIE DODATKOWE

Bramy z serii MakroPro 2.0 ALU można dodatkowo wyposażyć w drzwi przejściowe ze standardowym bądź niskim progiem oraz panel wentylowany.


DRZWI PRZEJŚCIOWE

Standardowo drzwi posiadają próg o wysokości 100 mm


NISKI PRÓG W DRZWIACH PRZEJŚCIOWYCH

Niski próg wykonany z profilu aluminiowego o wysokości 30 mm


PANEL WENTYLOWANY

Panel aluminiowy wypełniony jest pojedynczą stalową i ocynkowaną siatką cięto-ciągnioną lub podwójną stalową blachą perforowaną.  Panel malowany jest obustronne w kolorze zewnętrznym bramy. Przepływ powietrza w panelu siatka cięto-ciągniona wynosi 7504[ m3/h] dla 1 [m2] powierzchni siatki wg PN-EN 12427 ( -70 % powierzchni panela).

Przepływ powietrza w panelu z podwójną blachą perforowana wynosi 3051 [ m3/h] dla 1 [m2]  powierzchni blachy perforowanej wg PN-EN 12427
( -70% powierzchni panela).

WYPOSAŻENIE DODATKOWE SERII MAKRO PRO 100 I MAKRO PRO 100 ALU

WYŁĄCZNIK KLUCZOWY ZEWNĘTRZNY.png

Wyłącznik kluczykowy zewnętrzny

Wyłącznik umożliwia uruchomienie bramy za pomocą kluczyka. Polecany tam, gdzie dostęp do bramy powinien być kontrolowany.

MIKROFALOWY DETEKTOR RUCHU.png

Mikrofalowy detektor ruchu

Detektor umożliwia automatyczne otwieranie bramy, gdy przed wjazdem pojawi się samochód lub osoba.

SYGNALIZOTOR AKUSTYCZNY.jpeg

Sygnalizator akustyczny

Pełni funkcję ostrzegawczą. Sygnały dźwiękowe informują o pracy bramy.


Nadajnik

Współpracuje z odbiornikiem radiowym i umożliwia sterowanie napędem drogą radiową. Przy pomocy jednego pilota można otworzyć cztery różne bramy.


Fotokomórki

Jeżeli w świetle przejazdu pojawi się przeszkoda, następuje przerwanie strumienia podczerwieni, brama zatrzymuje się i powraca do pozycji otwartej.

WYŁĄCZNIK POCIĄGOWY.png

Wyłącznik pociągowy

Umożliwia sekwencyjne sterowanie bramą bez użycia nadajnika.

KURTYNA BEZPIECZEŃSTWA.jpeg

Kurtyna bezpieczeństwa

Zabezpiecza światło wjazdu w przypadku niekontrolowanego ruchu skrzydła bramy.

ZAMEK SZYFROWY.png

Zamek szyfrowy

Uruchamia bramę za pomocą indywidualnego kodu dostępu. Możliwość zamontowania na zewnątrz lub wewnątrz pomieszczenia.

CZYTNIK KART.png

Czytnik kart zbliżeniowych

Umożliwia sterowanie za pomocą kart lu breloków zbliżeniowych. Wystarczy zbliżyć kartę/brelok do czytnika by uruchomić napęd bramy.

LAMPA SYGNALIZACYJNA.png

Lampa sygnalizacyjna

Pełni funkcję ostrzegawczą. Pomarańczowe migające światło informuje o pracy bramy.


Sygnalizator świetlny

Pomaga w prawidłowej organizacji ruchu w obrębie bramy. W komplecie dwie lampy: zielona i czerwona informujące o otwarciu lub zamknięciu bramy.

PRZYKŁADOWE WYKONANIA BRAM SERII MakroPro ALU

Brama w całości wykonana z paneli przeszklonych

Brama w całości wykonana z paneli przeszklonych

Brama w całości z panelem VISUAL

Brama w całości z panelem VISUAL

Brama z dolnym blacha-styropian-blacha

Brama z dolnym blacha-styropian-blacha

Brama z dolnym panelem stalowym

Brama z dolnym panelem stalowym

Brama z drzwiami przejściowymi i dolnym panelem przeszklonym

Brama z drzwiami przejściowymi i dolnym panelem przeszklonym

Brama z drzwiami przejściowymi

Brama z drzwiami przejściowymi

Brama z panelem przeszklonym VISUAL z dolnym panelem stalowym

Brama z panelem przeszklonym VISUAL z dolnym panelem stalowym
