Seria MakroPro 2.0

Profesjonalny biznes wymaga profesjonalnych rozwiązań. Nie ma tu miejsca na produkt niekompletny, niedopracowany lub posiadający słabe punkty. Bramy garażowe są często decydujące, jeśli chodzi o płynne funkcjonowania przedsiębiorstwa.
Szereg unikatowych rozwiązań technologicznych znacznie ułatwia i przyspiesza montaż bram, zapewnia bezpieczeństwo, poprawia warunki zabudowy i termikę.
Seria MakroPro 2.0

Seria MakroPro 2.0

Profesjonalny biznes wymaga profesjonalnych rozwiązań. Nie ma tu miejsca na produkt niekompletny, niedopracowany lub posiadający słabe punkty. Bramy garażowe są często decydujące, jeśli chodzi o płynne funkcjonowania przedsiębiorstwa.
Szereg unikatowych rozwiązań technologicznych znacznie ułatwia i przyspiesza montaż bram, zapewnia bezpieczeństwo, poprawia warunki zabudowy i termikę.

Każdy element bram serii MakroPro 2.0 został stworzony z największą dbałością o szczegóły i świadomością, że przed gotowym produktem będą stawiane wysokie wymagania. Zastosowanie  wyjątkowych w skali rynku rozwiązań technologicznych jest gwarancją wysokiego poziomu bezpieczeństwa i trwałości całej konstrukcji, a także łatwości montażu i serwisowania.

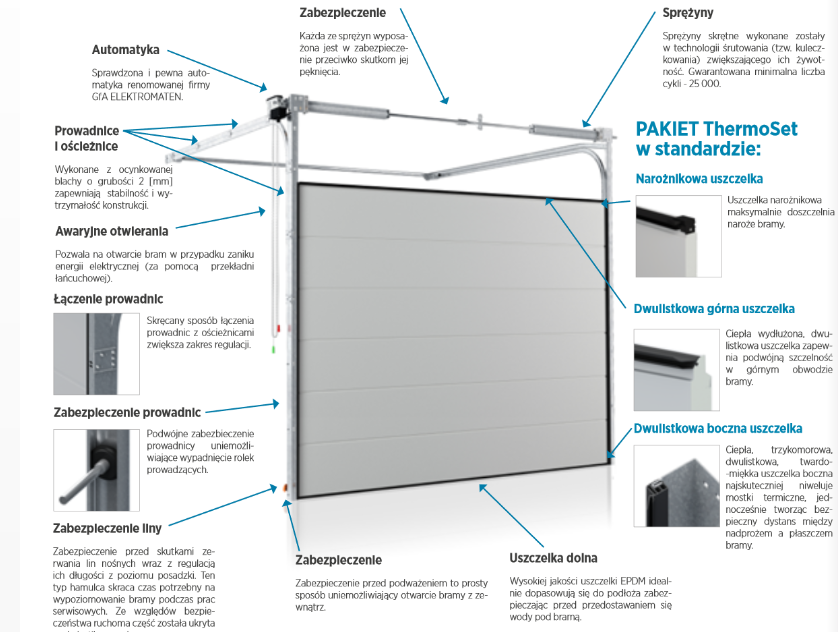

KONSTRUKCJA BRAMY 2.0

Ciężar skrzydła jest idealnie zrównoważony, dzięki zastosowaniu układu sprężyn skrętnych, które osadzone są na wale napędowym. Dobrane z komputerową dokładnością sprężyny, gwarantują najlepsze wyważenie bramy, maksymalny komfort i bezpieczeństwo jej użytkowania. Bramy zbudowane są ze specjalnie wyprofilowanych paneli uniemożliwiających przytrzaśnięcie palców. Wszystkie elementy stalowe są ocynkowane ( prowadnice, ościeżnice, elementy łączące). Brama wyposażona zostaje w suwliwe, łożyskowe rolki prowadzące, zapewniające właściwe prowadzenie płaszcza bramu, a specjalnie wyprofilowane prowadnice uniemożliwiają ich wypadnięcie. Bramy o dużych wymiarach są dodatkowo wzmacniane specjalnymi elementami zwiększającymi sztywność całej konstrukcji.

Nowa seria przemysłowych bram segmentowych
ThermoSet - pakiet termoizolacyjny w standardzie

Bramy MakroPro - boczna uszczelka.jpg

DWULISTKOWA USZCZELKA BOCZNA

Ciepła czterokomorowa, twardo-miękka uszczelka to bardzo nowoczesne rozwiązanie. Z jednej strony, dzięki zastosowaniu podwójnej wargi i trzykomorowej budowy, najskuteczniej niweluje mostki termiczne, z drugiej zaś tworzy bezpieczny dystans między nadprożem, a płaszczem bramy.

Bramy MakroPro - górna uszczelka.jpg

DWULISTKOWA USZCZELKA GÓRNA

Ciepła wydłużona, dwulistkowa uszczelka górna zapewnia podwójną szczelność w górnym obwodzie bramy

Bramy MakroPro - narożnikowa uszczelka.jpg

USZCZELKA NAROŻNIKOWA

To całkowita nowość. Rozwiązanie, które pozwoli maksymalnie doszczelnić górne narożniki bramy, miejsce łącznia uszczelek bocznych z uszczelką górną

Funkcjonalność bram przemysłowych

Każdy element bram serii MakroPro 2.0 został stworzony z największą dbałością o szczegóły i świadomością, że przed gotowym produktem będą stawiane wysokie wymagania. Zastosowane przez nas unikalne w skali rynku rozwiązania technologiczne gwarantują wysoki poziom bezpieczeństwa i trwałość całej konstrukcji, a także łatwość montażu i serwisowania.

PROWADNICE 2.0.png

PROWADNICE

Nowe prowadnice zostały wykonane z blachy 2 [mm]. Grubsza ścianka w połączeniu ze zmodyfikowanym kształtem ( dodatkowe przeprofilowanie) skuteczniej zapobiega wypadaniu rolek prowadzących oraz w znaczący sposób przyczynia się do ustabilizowania systemu prowadzenia bramy.

OŚCIEŻNICA 2.0.png

OŚCIEŻNICE

Projekt nowej ościeżnicy zakładał uzupełnienie całości o dodatkową ściankę i zmodyfikowanie istniejącej (została wykonana z blachy o grubości 2 [mm]). Zapobiega to wypadaniu uszczelek bocznych oraz stabilizuje cały system prowadzenia bramy, gwarantując bezawaryjną pracę.

PODWÓJNE FASOLKI MONTAŻOWE.png

PODWÓJKNE FASOLKI MONTAŻOWE

Otwory ( fasolki w których montowane są kołki montażowe ) wykrawane są podwójne. Jest to udogodnienie w przypadku problemów w trakcie montażu ( np. natrafienie na drut zbrojeniowy w trakcie wiercenia otworów).

SKRĘCANE PROWADNICE.png

SKRĘCANE PROWADNICE Z OŚCIEŻNICĄ

Dotychczasowy ( stały, poprzez tzw. taxowanie) sposób połączenia prowadnic z ościeżnicami został zmieniony na skręcany, realizowany poprzez blachy montażowe. Dzięki takiemu rozwiązaniu istnieje możliwość regulacji odległości odejścia prowadnic pionowych ( regulacja na fasolkach). Skręcany sposób daje szansę na wymianę również samych prowadnic. Prowadnice wraz z ościeżnicami są fabrycznie zamontowane.

ZNACZNIK 1000.png

ZNACZNIK 1000

Na wysokości 1000 [mm] od podstawy ościeżnic pionowych znajduje się znacznik-strzałka. Umożliwia on precyzyjne ustalenie prawidłowej wysokości montażu ościeżnic.

OTWARTA BUDOWA ELEMENTÓW MOCUJĄCYCH.png

OTWARTA BUDOWA ELEMENTÓW MOCUJĄCYCH

Blachy mocujące elementy napędowe wału, zabezpieczające lub wspierające otrzymały odpowiednią budowę. Rozwiązanie takie umożliwia szybszy i łatwiejszy montaż elementów napędowych bramy, ich wymianę i serwis.

SPOSÓB MOCOWANIA NAPĘDÓW ELEKTRYCZNYCH.png

NOWY SPOSÓB MOCOWANIA NAPĘDÓW ELEKTRYCZNYCH

Dotychczasowy sposób montowania napędów elektrycznych ( napęd montowany do ściany nośnej) zostaje zastąpiony montażem do konstrukcji bramy. Montaż jest realizowany za pomocą blach montażowych, co pozwala skrócić czas instalacji, zapobiega przenoszenia drgań do wnętrza budynku i umożliwia montaż bramy np. na płycie warstwowej.

CICHE ROLKI.png

CICHE ROLKI PROWADZĄCE

Modyfikacji uległy uchwyty rolek prowadzących. Powiększone uchwyty zostały wyposażone w specjalne tuleje wykonane z tworzywa samosmarnego. Dzięki takiemu rozwiązaniu znacząco poprawiona została kultura pracy bramy poprzez wyciszenie i wytłumienie drgań konstrukcji.

POPRZECZKA TYLNA.PRZYMIAR.png

POPRZECZKA TYLNA PRZYMIAR

Tylna poprzeczka wykonana jest z blachy o grubości 2 [mm]. Wraz z blaszanymi kątownikami tworzy bardzo mocno element stabilizujący.  Jest również wzorcem, który służy jako pomoc w prawidłowym i szybkim wyznaczeniu rozstawu ościeżnic bramy w trakcie ich montażu.

HAMULEC.ZABEZPIECZENIE PRZED PODWAŻENIEM.png

ZABEZPIECZENIE PRZED PODWAŻENIEM

Dzięki zmodyfikowanej budowie hamulca przeciwko skutkom pęknięcia linek nośnych ( hamulec został zintegrowany z elementem chwytającym) cały mechanizm zabezpieczający znajduje się wewnątrz konstrukcji bramy.

REGULOWANE UCHWYTY.png

REGULOWANE UCHWYTY PODWIESZEK

Uchwyty mogą być stosowane zamiast standardowego mocowania na środku prowadzenia poziomego. Rozwiązanie umożliwia ominięcie np. belki nadprożowej.

KASKADOWY  UKŁAD PROWADNIC.png

KASKADOWY UKŁAD PROWADNIC

Nowy układ prowadnic poziomych ( kaskadowy) dodatkowo wzmacnia i stabilizuje konstrukcję.

KONSTRUKCJA PANELA

System 5-warstwowego  zaginania blachy, zapewnia stabilne mocowanie elementów. W górnej części jest montowana uszczelka listwowa.

Wzory przetłoczeń



Przetłoczenie V

PRZETŁOCZENIE V.jpeg

Przetłoczenie niskie

PANEL NISKI.jpeg

Przetłoczenie wysokie

BRAMA Z PANELEM WENTYLOWANYM ( BLACHA PERFOROWANA).jpg

Przetłoczenie gładkie

PANEL GŁADKI.jpeg

Systemy prowadzenia

Dzięki szerokiej ofercie typów prowadzeń bramy przemysłowe WIŚNIOWSKI można dopasować do każdego rodzaju hali. Odpowiednio dobrany typ prowadzenia pozwala na wykorzystanie wszystkich zalec bramy, która znajduje zastosowanie w obiektach nowo powstałych, jak również przeznaczonych do modernizacji.

STL prowadzenie standardowe

LH prowadzenie niskie, sprężyny skrętne z tyłu

LHp prowadzenie niskie, sprężyny skrętne z przodu

HL prowadzenie wysokie

Typ prowadzenia VL

Typ prowadzenia STLK

HLK prowadzenie wysokie pod kątem

LHK prowadzenie niskie pod kątem, sprężyny skrętne z tyłu

BOGATE WYPOSAŻENIE DODATKOWE

Bramy z serii MakroPro można dodatkowo wyposażyć w drzwi przejściowe z niskim progiem, okienka, panele przeszklone, kratki wentylacyjne czy klapę odciągu spalin niezbędną w przypadku serwisów samochodowych. Zastosowanie nowoczesnych rozwiązań technologicznych, takich jak: zdalne sterowanie bramą za pomocą pilota, zamek szyfrowy czy coraz popularniejszy czytnik kart magnetycznych, ułatwiają korzystanie z bramy, a także podnoszą prestiż całego obiektu.


Drzwi przejściowe

Standardowo drzwi posiadają próg o wyskości 100 [mm] (w tym uszczelka 40 [mm]). Opcjonalnie próg niski o wysokości 30 [mm] wraz z uszczelką. Dostępny w bramach o SxH<=5500x6000 [mm]


Niski próg w drzwiach przejściowych

Niski próg wykonywany z profilu aluminiowego o wysokości 30 mm, minimalizuje przeszkody w ciągu komunikacyjnym. Dostępny w bramach o SxH<=4500x6000 [mm]

OKIENKA




TYP B-3 OWALNY

Wykonany z podwójnej przezroczystej szyby akrylowej, powierzchnia ramki jest gładka. Zewnętrzna i wewnętrzna ramka w kolorze czarnym. Ramka zew/wew ABS. Zewnętrzny wymiar ramki 667x347 [mm]. Przepuszczalność światła 86%.


TYP A-3

 Wykonany z podwójnej przezroczystej szyby akrylowej, powierzchnia ramki jest gładka. Zewnętrzna i wewnętrzna ramka w kolorze czarnym. Ramka zew/wew ABS. Zewnętrzny wymiar ramki 643x337 [mm]. Przepuszczalność światła 86%.


TYP B-1

Wykonany z podwójnej przezroczystej szyby akrylowej. Zewnętrzna i wewnętrzna ramka w kolorze czarnym. Ramka zew/wew PCV. Zewnętrzny wymiar ramki 610x200 [mm]. Przepuszczalność światła 86%.



TYPY PRZESZKLEŃ W PANELACH

PANELE PRZESZKLONE.jpeg

PANELE PRZESZKLONE ZE SZPROSEM

W bramie MakroPro 100 można zastosować maksymalnie 50% przeszklenia panelem aluminiowym ze szprosami w stosunku do całkowitej liczby paneli. Panel malowany jest obustronnie w kolorze zewnętrznym bramy.

PANEL PRZESZKLONY VISUAL.jpeg

PANELE PRZESZKLONE Z SZYBĄ AKRYLOWĄ

Panel aluminiowy z szybą akrylową VISUAL. Panel malowany jest obustronnie w kolorze zewnętrznym bramy



WENTYLACJA

PANEL WENTYLOWANY.jpeg

Panel wentylowany

Panel aluminiowy wypełniony pojedynczą, stalową, ocynkowaną siatką cięto-ciągnioną lub podwójną, stalową, ocynkowaną blachą perforowaną. Panel jest malowany obustronnie w kolorze zewnętrznym bramy. Przepływ powietrza w panelu z siatką cięto-ciągnioną wynosi 7504 [m2/h] dla 1 [m2] powierzchni siatki wg PN-EN 12427 ( -70% powierzchni panela). Przepływ powietrza w panelu z podwójną blachą perforowaną wynosi 3051 [m2/h] dla 1 [m2] powierzchni blachy perforowanej wg PN-EN 12427 ( -70% powierzchni panela).

KRATKA WENTYLACYJNA K1.jpeg

Kratka wentylacyjna K-1

Wymiar 426 x 89 [mm] (w świetle). Przepływ powietrza dla kratki „K-1” wynosi 464 [m2/h] wg PN-EN 12427. Rzeczywista powierzchnia wentylacyjna – 0,02 [m2].

KRATKA WENTYLACYJNA K2.jpeg

Kratka wentylacyjna K-2

Wymiar 525 x 195 [mm] (w świetle). Przepływ powietrza dla kratki „K-2” wynosi: 746 [m2/h] wg PN-EN 12427. Rzeczywista powierzchnia wentylacyjne – 0,05 [m2].

Kratka wentylacyjna K-3

Wymiar 308 x 103 [mm] (w świetle). Kratka z podwójną moskitierą oraz z możliwością regulacji przepływu natężenia powietrza. Przepływ powietrza wynosi: 159 [m2/h]. w pozycji otwartej wg PN-EN 12427. Rzeczywista powierzchnia wentylacyjna – 0,015 [m2].

KOLORYSTYKA PANELI

Panele bramy powlekane są farbami poliestrowymi wysokiej jakości. Stanowi to optymalna ochronę przed wpływem czynników atmosferycznych oraz zapewnia długoletnie użytkowanie bramy. Dzięki szerokiej gamie kolorów bramy przemysłowe WIŚNIOWSKI można z powiedzeniem dostosować do elewacji budynku.

Kolory specjalne

PRZYKŁADOWE WYKONANIA BRAM SERII MAKRO PRO 2.0

BRAMA Z PRZESZKLENIEM VISUAL.jpg

Brama z przeszklieniem visual

BRAMA Z PANELEM WENTYLOWANYM ( SIATKA CIĘTO-CIĄGNIONA).jpg

Brama z panelem wentylowanym (siatka cięto-ciągniona)

BRAMA Z PANELEM WENTYLOWANYM ( BLACHA PERFOROWANA).jpg

Brama z panelem wentylowanym (blacha perforowana)

BRAMA Z PANELEM PRZESZKOLNYM ZE SZPROSAMI

Brama z panelem przeszklonym ze szprosami

BRAMA Z PANELEM PRZESZKOLNYM ZE SZPROSAMI ( Dwa panele)

Brama z panelem przeszklonym ze szprosami (dwa panele)

BRAMA Z OKIENKAMI B-2

Brama z okinkami B-2

BRAMA Z OKIENKAMI B-2 ( Dwa panele)

Brama z okienkami B-2 (dwa panele)

BRAMA Z OKIENKAMI A-1

Brama z okienkami A-1

BRAMA Z OKIENKAMI A-1 ( Dwa panele)

Brama z okienkami A-1 (Dwa panele)

BRAMA Z KRATKAMI WENTYLACYJNYMI K-1

Brama z kartkami wentylacyjnymi K-1

BRAMA Z DRZWIAMI PRZEJŚCIOWYMI (CENTRALNE USYTUOWANIE)I OKIENKAMI TYPU K-2

Brama z drzwiami przejściowymi (centralne usytuowanie) i okienkami typu K-2

BRAMA Z DRZWIAMI PRZEJŚCIOWYMI (CENTRALNE USYTUOWANIE)

Brama z drzwiami przejściowymi (centralne usytuowanie)

BRAMA Z DRZWIAMI PRZEJŚCIOWYMI (CENTRALNE USYTUOWANIE) I KRATKAMI TYPU K-1

Brama z drzwiami przejściowymi (centralne usytuowanie) i kratkami typu K-1

BRAMA Z DRZWIAMI PRZEJŚCIOWYMI (BOCZNE USYTUOWANIE)I OKIENKAMI TYPU K-1

Brama z drzwiami przejściowymi (boczne usytuowanie) i okienkami typu K-1

BRAMA Z DRZWIAMI PRZEJŚCIOWYMI (BOCZNE USYTUOWANIE)

Brama z drzwiami przejściowymi (boczne usytuowanie)

BRAMA Z DRZWIAMI PRZEJŚCIOWYMI (BOCZNE USYTUOWANIE) I KRATKAMI TYPU K-1

Brama z drzwiami przejściowymi (boczne usytuowanie) i kratkami typu K-1

WYPOSAŻENIE DODATKOWE

ZAMEK SZYFROWY.png

Zamek szyfrowy

Uruchamia bramę za pomocą indywidualnego kodu dostępu. Możliwość zamontowania na zewnątrz lub wewnątrz pomieszczenia.

CZYTNIK KART.png

Czytnik kart zbliżeniowych

Umożliwia sterowanie za pomocą kart lu breloków zbliżeniowych. Wystarczy zbliżyć kartę/brelok do czytnika by uruchomić napęd bramy.

LAMPA SYGNALIZACYJNA.png

Lampa sygnalizacyjna

Pełni funkcję ostrzegawczą. Pomarańczowe migające światło informuje o pracy bramy.


Sygnalizator świetlny

Pomaga w prawidłowej organizacji ruchu w obrębie bramy. W komplecie dwie lampy: zielona i czerwona informujące o otwarciu lub zamknięciu bramy.

WYŁĄCZNIK KLUCZOWY ZEWNĘTRZNY.png

Wyłącznik kluczykowy zewnętrzny

Wyłącznik umożliwia uruchomienie bramy za pomocą kluczyka. Polecany tam, gdzie dostęp do bramy powinien być kontrolowany.

MIKROFALOWY DETEKTOR RUCHU.png

Mikrofalowy detektor ruchu

Detektor umożliwia automatyczne otwieranie bramy, gdy przed wjazdem pojawi się samochód lub osoba.

SYGNALIZOTOR AKUSTYCZNY.jpeg

Sygnalizator akustyczny

Pełni funkcję ostrzegawczą. Sygnały dźwiękowe informują o pracy bramy.


Nadajnik

Współpracuje z odbiornikiem radiowym i umożliwia sterowanie napędem drogą radiową. Przy pomocy jednego pilota można otworzyć cztery różne bramy.


Fotokomórki

Jeżeli w świetle przejazdu pojawi się przeszkoda, następuje przerwanie strumienia podczerwieni, brama zatrzymuje się i powraca do pozycji otwartej.

WYŁĄCZNIK POCIĄGOWY.png

Wyłącznik pociągowy

Umożliwia sekwencyjne sterowanie bramą bez użycia nadajnika.

KURTYNA BEZPIECZEŃSTWA.jpeg

Kurtyna bezpieczeństwa

Zabezpiecza światło wjazdu w przypadku niekontrolowanego ruchu skrzydła bramy.

SERIA MAKRO PRO 2.0 ALU

MAKRO PRO ALU 2.0.png

Brama MAKRO PRO ALU to świetna opcja dla Klientów, którym zależy na rozświetleniu wnętrza pomieszczenia naturalnym światłem, co przekłada się na oszczędność energii elektrycznej oraz zapewnia komfortowe warunki pracy.

Cechy MakroPro 2.0 alu..jpg

PAKIET TERMOSET W STANDARDZIE

WYJĄTKOWY SYSTEM USZCZELEK



Bramy MakroPro - boczna uszczelka.jpg

DWULISTKOWA USZCZELKA BOCZNA

Ciepła czterokomorowa, twardo-miękka uszczelka to bardzo nowoczesne rozwiązanie. Z jednej strony, dzięki zastosowaniu podwójnej wargi i trzykomorowej budowy, najskuteczniej niweluje mostki termiczne, z drugiej zaś tworzy bezpieczny dystans między nadprożem, a płaszczem bramy.

Bramy MakroPro - górna uszczelka.jpg

DWULISTKOWA USZCZELKA GÓRNA

Ciepła wydłużona, dwulistkowa uszczelka górna zapewnia podwójną szczelność w górnym obwodzie bramy

Bramy MakroPro - narożnikowa uszczelka.jpg

USZCZELKA NAROŻNIKOWA

To całkowita nowość. Rozwiązanie, które pozwoli maksymalnie doszczelnić górne narożniki bramy, miejsce łącznia uszczelek bocznych z uszczelką górną

BOGATE WYPOSAŻENIE I FUNKCJONALNE ROZWIĄZANIA

PROWADNICE 2.0.png

PROWADNICE

Nowe prowadnice zostały wykonane z blachy 2 [mm]. Grubsza ścianka w połączeniu ze zmodyfikowanym kształtem ( dodatkowe przeprofilowanie) skuteczniej zapobiega wypadaniu rolek prowadzących oraz w znaczący sposób przyczynia się do ustabilizowania systemu prowadzenia bramy.

OŚCIEŻNICA 2.0.png

OŚCIEŻNICE

Projekt nowej ościeżnicy zakładał uzupełnienie całości o dodatkową ściankę i zmodyfikowanie istniejącej (została wykonana z blachy o grubości 2 [mm]). Zapobiega to wypadaniu uszczelek bocznych oraz stabilizuje cały system prowadzenia bramy, gwarantując bezawaryjną pracę.

PODWÓJNE FASOLKI MONTAŻOWE.png

PODWÓJNE FASOLKI MONTAŻOWE

Otwory ( fasolki w których montowane są kołki montażowe ) wykrawane są podwójne. Jest to udogodnienie w przypadku problemów w trakcie montażu ( np. natrafienie na drut zbrojeniowy w trakcie wiercenia otworów).

SKRĘCANE PROWADNICE.png

SKRĘCANE PROWADNICE Z OŚCIEŻNICĄ

Dotychczasowy ( stały, poprzez tzw. taxowanie) sposób połączenia prowadnic z ościeżnicami został zmieniony na skręcany, realizowany poprzez blachy montażowe. Dzięki takiemu rozwiązaniu istnieje możliwość regulacji odległości odejścia prowadnic pionowych ( regulacja na fasolkach). Skręcany sposób daje szansę na wymianę również samych prowadnic. Prowadnice wraz z ościeżnicami są fabrycznie zamontowane.

ZNACZNIK 1000.png

ZNACZNIK 1000

Na wysokości 1000 [mm] od podstawy ościeżnic pionowych znajduje się znacznik-strzałka. Umożliwia on precyzyjne ustalenie prawidłowej wysokości montażu ościeżnic.

OTWARTA BUDOWA ELEMENTÓW MOCUJĄCYCH.png

OTWARTA BUDOWA ELEMENTÓW MOCUJĄCYCH

Blachy mocujące elementy napędowe wału, zabezpieczające lub wspierające otrzymały odpowiednią budowę. Rozwiązanie takie umożliwia szybszy i łatwiejszy montaż elementów napędowych bramy, ich wymianę i serwis.

SPOSÓB MOCOWANIA NAPĘDÓW ELEKTRYCZNYCH.png

NOWY SPOSÓB MOCOWANIA NAPĘDÓW ELEKTRYCZNYCH

Dotychczasowy sposób montowania napędów elektrycznych ( napęd montowany do ściany nośnej) zostaje zastąpiony montażem do konstrukcji bramy. Montaż jest realizowany za pomocą blach montażowych, co pozwala skrócić czas instalacji, zapobiega przenoszenia drgań do wnętrza budynku i umożliwia montaż bramy np. na płycie warstwowej.

CICHE ROLKI.png

CICHE ROLKI PROWADZĄCE

Modyfikacji uległy uchwyty rolek prowadzących. Powiększone uchwyty zostały wyposażone w specjalne tuleje wykonane z tworzywa samosmarnego. Dzięki takiemu rozwiązaniu znacząco poprawiona została kultura pracy bramy poprzez wyciszenie i wytłumienie drgań konstrukcji.

POPRZECZKA TYLNA.PRZYMIAR.png

POPRZECZKA TYLNA PRZYMIAR

Tylna poprzeczka wykonana jest z blachy o grubości 2 [mm]. Wraz z blaszanymi kątownikami tworzy bardzo mocno element stabilizujący.  Jest również wzorcem, który służy jako pomoc w prawidłowym i szybkim wyznaczeniu rozstawu ościeżnic bramy w trakcie ich montażu.

HAMULEC.ZABEZPIECZENIE PRZED PODWAŻENIEM.png

ZABEZPIECZENIE PRZED PODWAŻENIEM

Dzięki zmodyfikowanej budowie hamulca przeciwko skutkom pęknięcia linek nośnych ( hamulec został zintegrowany z elementem chwytającym) cały mechanizm zabezpieczający znajduje się wewnątrz konstrukcji bramy.

REGULOWANE UCHWYTY.png

REGULOWANE UCHWYTY PODWIESZEK

Uchwyty mogą być stosowane zamiast standardowego mocowania na środku prowadzenia poziomego. Rozwiązanie umożliwia ominięcie np. belki nadprożowej.

KASKADOWY  UKŁAD PROWADNIC.png

KASKADOWY UKŁAD PROWADNIC

Nowy układ prowadnic poziomych ( kaskadowy) dodatkowo wzmacnia i stabilizuje konstrukcję.

KONSTRUKCJA PANELA

Solina i wytrzymała konstrukcja to pewność, że brama sprosta nawet najbardziej ekstremalnym wymaganiom i warunkom pracy. Specjalne rozwiązania takie jak np. oryginalny panel ze zintegrowanym systemem „OMEGA” oraz aluminiowe listwy przyszybowe dodatkowo zwiększają wytrzymałość konstrukcji. W górnej części montowana jest uszczelka listwowa. Panele malowane są obustronnie w jednakowym kolorze.

RODZAJE PANELI
  • Panel aluminiowy z pojedynczą szybą
  • Panel aluminiowy z podwójną szybą
  • Panel aluminiowy z podwójną szybą i wzmocnieniem Omega



KOLORYSTYKA

Panele bramy powlekane są farbami poliestrowymi wysokiej jakości. Stanowi to optymalna ochronę przed wpływem czynników atmosferycznych oraz zapewnia długoletnie użytkowanie bramy. Dzięki szerokiej gamie kolorów bramy przemysłowe WIŚNIOWSKI można z powiedzeniem dostosować do elewacji budynku.

RALOWNIK

SYSTEMY PROWADZENIA

Dzięki szerokiej ofercie typów prowadzeń bramy przemysłowe WIŚNIOWSKI można dopasować do każdego rodzaju hali. Odpowiednio dobrany typ prowadzenia pozwala na wykorzystanie wszystkich zalec bramy, która znajduje zastosowanie w obiektach nowo powstałych, jak również przeznaczonych do modernizacji.

PROWADZENIE STADARDOWE STL
  • Prowadzenie przeznaczone do obiektów z typowym nadprożem N MIN  = 435,520 [mm]
  • Do obiektów, w których można zastosować poziome prowadnice podsufitowe.
PROWADZENIE STADARDOWE LH
  • Prowadzenie przeznaczone do obiektów z niskim nadprożem N MIN  = 220 [mm]
  • Do obiektów, w których można zastosować poziome prowadnice podsufitowe.
  • Stosowane najczęściej w garażach podziemnych, zbiorczych lub wielostanowiskowych.
PROWADZENIE STADARDOWE LHp
  • Prowadzenie przeznaczone do obiektów z niskim nadprożem N MIN  = 280 [mm]
  • Do obiektów, w których można zastosować poziome prowadnice podsufitowe.
  • Stosowane najczęściej w garażach podziemnych, zbiorczych lub wielostanowiskowych. Sprężyny znajdują się z przodu.
PROWADZENIE STADARDOWE HL
  • Prowadzenie przeznaczone do obiektów z wysokim nadprożem N> MIN 600[mm]
  • Do obiektów, w których można zastosować poziome prowadnice podsufitowe.
  • Stosowane najczęściej w obiektach o konstrukcji halowej.
PROWADZENIE STADARDOWE VL
  • Prowadzenie przeznaczone do obiektów z  bardzo wysokim nadprożem
  • N MIN= = H0    +650[mm]
  • Do obiektów, w których można zastosować poziome prowadnice podsufitowe.
  • Stosowane najczęściej w obiektach o konstrukcji halowej, przede wszystkim w obiektach, gdzie nie ma możliwości zainstalowania poziomych lub skośnych prowadnic podsufitowych, które ingerowałyby w ciąg instalacji czy pracę suwnic.
PROWADZENIE STADARDOWE STL POD KĄTEM STLK
  • Prowadzenie przeznaczone do obiektów ze skośnym stropem. Prowadnice przebiegają bezpośrednio pod dachem, dzięki czemu powierzchnia wewnątrz może być maksymalnie wykorzystana.
  • Prowadzenie dla nadrpoża:
  •  N MIN  = 435 [mm] dla kątów 5, 10, 15 stopni
  •  N MIN  = 510 [mm] dla kątów 20, 25, 30, 35 stopni
  •  N MIN  = 435 [mm] dla kątów 40,45 stopni- na zapytanie
  •  N MIN  = 555 [mm] dla kątów 50,55, 60  stopni
PROWADZENIE STADARDOWE POD KĄTEM HLK
  • Prowadzenie przeznaczone do obiektów ze skośnym stropem. Prowadnice przebiegają bezpośrednio pod dachem, dzięki czemu powierzchnia wewnątrz może być maksymalnie wykorzystana.
  • Prowadzenie dla nadrpoża:
  • N MIN  = 435 [mm] dla kątów 5, 10, 15 ,20, 25, 30, 35 , 50, 55, 60 stopni
  • N MIN  = 435 [mm] dla kątów 40,45 stopni- na zapytanie



BOGATE WYPOSAŻENIE DODATKOWE

Bramy z serii MakroPro 2.0 ALU można dodatkowo wyposażyć w drzwi przejściowe ze standardowym bądź niskim progiem oraz panel wentylowany.


DRZWI PRZEJŚCIOWE

Standardowo drzwi posiadają próg o wysokości 100 mm


NISKI PRÓG W DRZWIACH PRZEJŚCIOWYCH

Niski próg wykonany z profilu aluminiowego o wysokości 30 mm


PANEL WENTYLOWANY

Panel aluminiowy wypełniony jest pojedynczą stalową i ocynkowaną siatką cięto-ciągnioną lub podwójną stalową blachą perforowaną.  Panel malowany jest obustronne w kolorze zewnętrznym bramy. Przepływ powietrza w panelu siatka cięto-ciągniona wynosi 7504[ m3/h] dla 1 [m2] powierzchni siatki wg PN-EN 12427 ( -70 % powierzchni panela).

Przepływ powietrza w panelu z podwójną blachą perforowana wynosi 3051 [ m3/h] dla 1 [m2]  powierzchni blachy perforowanej wg PN-EN 12427
( -70% powierzchni panela).

PRZYKŁADOWE WYKONANIA BRAM SERII MakroPro ALU

Brama w całości wykonana z paneli przeszklonych

Brama w całości wykonana z paneli przeszklonych

Brama w całości z panelem VISUAL

Brama w całości z panelem VISUAL

Brama z dolnym blacha-styropian-blacha

Brama z dolnym blacha-styropian-blacha

Brama z dolnym panelem stalowym

Brama z dolnym panelem stalowym

Brama z drzwiami przejściowymi i dolnym panelem przeszklonym

Brama z drzwiami przejściowymi i dolnym panelem przeszklonym

Brama z drzwiami przejściowymi

Brama z drzwiami przejściowymi

Brama z panelem przeszklonym VISUAL z dolnym panelem stalowym

Brama z panelem przeszklonym VISUAL z dolnym panelem stalowym
